وصف
لوحات البرد السائل القياسية هي جهاز يستخدم للإدارة الحرارية الفعالة ، ويستخدم عادة في التطبيقات ذات متطلبات تبديد الحرارة العالية. وهي مصنوعة من مواد معدنية (مثل الألومنيوم أو النحاس) ، ويتم تشكيل قنوات السوائل داخليًا من خلال الآلات الدقيقة. تحمل هذه القنوات الحرارة بعيدًا عن المكونات الإلكترونية أو الأنظمة التي تحتاج إلى تبديدها من خلال تدفق المبرد. يشتمل هيكل لوحة البرد المبردة على السائل على سطح ملامسة على اتصال مباشر بمصدر الحرارة ، ويقوم بالحرارة إلى المبرد من خلال مواد موصلة حرارية ، ثم يحمل الحرارة بعيدًا عبر قناة التدفق لإكمال عملية التبادل الحراري. عادةً ما يتم تجهيز الجزء الخارجي من اللوحة الباردة بواجهة للاتصال بأنابيب نظام التبريد لتشكيل نظام تبريد سائل كامل.
تلميع خط إنتاج السطح
سمات

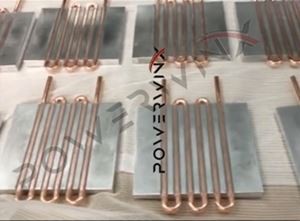

قاعدة بثق اقتصادية وتصميم أنبوب النحاس المستمر
تستخدم لوحات البرد السائل القياسية سبيكة الألومنيوم المقذوف كقاعدة ومجهزة بأنابيب نحاسية مستمرة ، والتي لها توصيل حراري ممتاز. تبلغ الموصلية الحرارية لسبائك الألومنيوم حوالي 150 واط/م ، في حين أن الموصلية الحرارية للأنابيب النحاسية يمكن أن تصل إلى 400 واط/م. يسمح هذا التصميم بنقل الحرارة بسرعة من مصدر الحرارة إلى قناة تدفق المبرد ، وبالتالي تحسين كفاءة تبادل الحرارة. يتجنب أنبوب النحاس المستمر لحام أو مفاصل اتصالات الأنابيب في الألواح الباردة التقليدية ، ويقلل من المقاومة الحرارية عند الاتصال ، ويضمن أن يكون نقل الحرارة من أنبوب النحاس إلى المبرد أكثر كفاءة. بشكل عام ، يتيح هذا التصميم الصفيحة الباردة للحفاظ على أداء تبديد الحرارة الممتاز في ظل ظروف عمل عالية الحمل.
تصميم أنبوب النحاس المستمر يقلل من خطر التسرب
يتبنى أنبوب النحاس من لوحات البرد السائل القياسية تصميمًا مستمرًا ، والذي يتجنب لحام المفاصل أو أجزاء الاتصال في الألواح الباردة التقليدية. لا يحتوي أنبوب النحاس على مفاصل أو نقاط لحام أثناء عملية الإنتاج ، مما يقلل من خطر تسرب سائل التبريد. هذا التحسين لا يحسن فقط ختم اللوحة الباردة ، ولكنه يعزز أيضًا الاستقرار طويل الأجل للوحة الباردة. تضمن سلامة أنبوب النحاس أن تعمل اللوحة الباردة على المدى الطويل في بيئة عمل عالية الضغط ، وتجنب فشل النظام وتقليل تأثيرات التبريد بسبب التسرب.
تقنية الترابط اللاصق الحرارية العالية الموصلية
أثناء عملية تصنيع لوحات البرد السائل القياسية ، يتم استخدام مادة لاصقة إيبوكسي ذات الموصلية الحرارية العالية لربط أنبوب النحاس بركيزة سبيكة الألومنيوم. لا تتمتع المادة اللاصقة الايبوكسي فقط بقدرة رابطة هيكلية ممتازة ، بل يمكن أن تقلل أيضًا من المقاومة الحرارية لنقطة التلامس ، مما يزيد من تحسين مسار توصيل الحرارة. يمكن أن تصل الموصلية الحرارية للمادة اللاصقة الايبوكسي إلى 1.5 واط/م · ك. هذا يسمح للوحة الباردة بإجراء الحرارة بشكل أكثر كفاءة وتجنب تقليل كفاءة تبديد الحرارة الناتجة عن الطبقة اللاصقة غير الموصلة أو المنفصلة.
الأداء العالي والمفاصل المتسربة
نظرًا لتصميم أنبوب النحاس المستمر والتوصيل الحراري العالي ، فإن عملية ربط الإبوكسي اللاصقة الإيبوكسي ، تتمتع ألواح البرد السائلة القياسية بقدرات حماية تسرب ممتازة. لا توجد نقاط لحام في مفاصل اللوحة الباردة ، مما يقلل من الخطر الشائع للتسرب ، ويضمن تدفق سائل التبريد المستقر ، ويحافظ على وظيفة تبديد الحرارة الفعالة للنظام. لا يؤثر تسرب المياه على كفاءة العمل للوحة الباردة فحسب ، بل قد يتسبب أيضًا في فشل النظام. لذلك ، فإن تجنب التسرب هو مفتاح ضمان التشغيل المستقر على المدى الطويل لنظام التبريد السائل. يضمن هذا التصميم أنه يمكن للمستخدمين استخدامه بأمان وثابتة في البيئات القاسية.
